Absaugwände
Absauganlagen finden ihre Anwendung in den verschiedensten Bereichen der Oberflächentechnik in Industrie und Handwerk. Typenvielfalt verbunden mit ausgereifter Technik sorgt für optimale Absaugergebnisse.

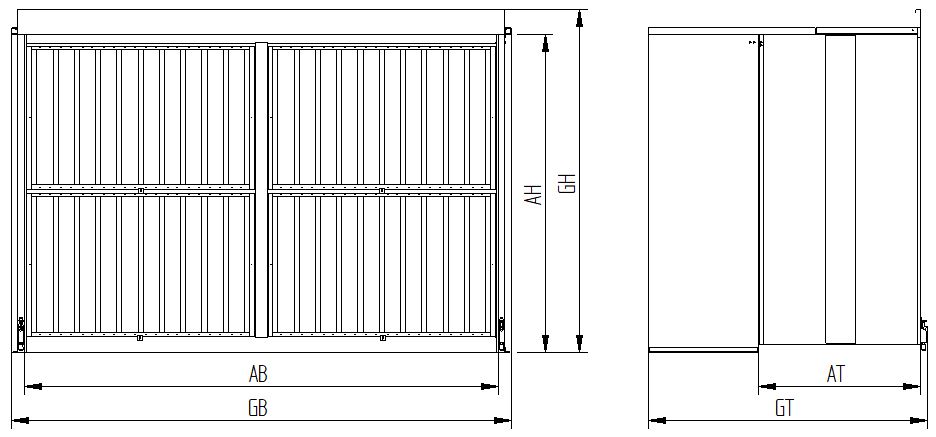

Standard-Ausführungen
| Trockenspritzwände | |||||||
|---|---|---|---|---|---|---|---|
| Typ | 7405 | 7406 | 7407 | 7408 | 7409 | 7410 | 7411 |
| Arbeitsbreite AB (mm) | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 3000 |
| Arbeitshöhe AH (mm) | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| Gesamtbreite GB (mm) | 1560 | 2060 | 2560 | 1560 | 2060 | 2560 | 3060 |
| Gesamttiefe GT (mm) | 675 | 675 | 675 | 675 | 675 | 675 | 675 |
| Trockenspritzwand Z mit Dach und schwenkbaren Seitenwänden | |||||||
|---|---|---|---|---|---|---|---|
| Typ | 7405 Z | 7406 Z | 7407 Z | 7408 Z | 7409 Z | 7410 Z | 7411 Z |
| Arbeitsbreite AB (mm) | 1420 | 1920 | 2420 | 1420 | 1920 | 2420 | 2920 |
| Arbeitshöhe AH (mm) | 1500 | 1500 | 1500 | 1960 | 1960 | 1960 | 1960 |
| Arbeitstiefe AT (mm) | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 |
| Gesamtbreite GB (mm) | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 3000 |
| Gesamttiefe GT (mm) | 1470 | 1470 | 1470 | 1720 | 1720 | 1720 | 1720 |
| Gesamthöhe GH (mm) | 1500 | 1500 | 1500 | 2110 | 2110 | 2110 | 2110 |
| Trockenspritzkabine | ||||
|---|---|---|---|---|
| Typ | 7418 | 7419 | 7420 | 7421 |
| Arbeitsbreite AB (mm) | 1440 | 1940 | 2440 | 2940 |
| Arbeitshöhe AH (mm) | 1968 | 1968 | 1968 | 1968 |
| Arbeitstiefe AT (mm) | 1180 | 1180 | 1430 | 1430 |
| Gesamtbreite GB (mm) | 1560 | 2060 | 2560 | 3060 |
| Gesamttiefe GT (mm) | 1855 | 1855 | 2105 | 2105 |
| Gesamthöhe GH (mm) | 2120 | 2120 | 2120 | 2120 |
